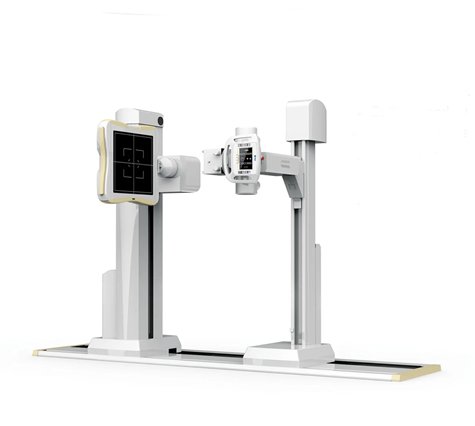

Система цифровой радиографии GALAXY 50P

Система цифровой рентгенографии "Galaxy" на базе новейшего рентгеновского детектора. В системе реализованы последние инновационные технологии повышающие четкость изображения и поднимающие цифровую радиографию на новый уровень. Новый детектор обеспечивает отличное качество изображения, и позволяет снизить эффективную дозу, по сравнению с традиционной плёночной технологией.

"Galaxy" произвёл революцию в цифровой радиографии, благодаря устранению таких недостатков, как недостаточная контрастность объектов различной плотности на изображении, потеря четкости при снижении дозы и потеря разрешения из-за расфокусировки объективов, что раньше мешало цифровым система достойно конкурировать с пленочными.

Наличие в составе комплекса компьютеризированного рабочего места врача-рентгенолога с интегрированной рабочей станцией обработки и хранения рентгеновских снимков даёт возможность улучшать качество изображения, сохранять в удобных пользователю форматах и пересылать изображения коллегам.

Особенности детекторов рентгеновского излучения на полупроводниках (FPD)

Основным требованием к современным рентгенографическим системам является высокое качество изображения, сочетающееся с низкой лучевой нагрузкой. Динамический плоский цифровой детектор системы Galaxy, в котором реализована технология прямого преобразования рентгеновского излучения, имеет выдающиеся характеристики качества цифрового рентгеновского изображения, включающие высокую чувствительность и непревзойденное пространственное разрешение.Детектор использует плоскую матрицу из полупроводников в основе цифрового детектора, участвующую в получении изображения и программное обеспечение для постпроцессинга полученных данных, с целью получения высококачественных цифровых снимков практически мгновенно.

Практические аспекты использования преимуществ сверхвысокого разрешения детекторана полупроводниках.

Пиксель, имеющий размер всего 143 микрон, а также технология прямого преобразования рентгеновского излучения, обеспечивают визуализацию тончайших деталей структуры тканей с недостижимой прежде четкостью.

Снижение лучевой нагрузки

Высокая чувствительность матрицы детектора является ключевым фактором, обеспечивающим минимизацию лучевой нагрузки. Технология высокочастотной инвертации напряжения позволяет получить ровное и стабильное напряжение на аноде с высокими характеристиками КПД, что позволяет снизить длительность и интенсивность экспозиции.

А. Преимущества

• Большая диафрагма
• Широкая область сканирования

• Высококачественные цифровые изображения

• Низкая степень искривления между объектом и его цифровой картинкой
• Высокая четкость изображения
• Высокий динамический диапазон сканирования
• Использует программное обеспечение ИАП (Идентификатор адаптивной плотности)

Б. Геометрические характеристики изображения

• Размер изображения: 430мм х 439мм
• Разрешение: 3008 х 3072, 9 Мегапикселей
• Изменяющийся шаг пикселя для отображения прозрачности структур объекта
• Питч пикселя до 143 µm

• Высокая скорость получения снимка

• Сниженная интенсивности излучения для получения контрастного изображения

Параметры силового блока и излучателя

• Диапазон напряжения: 40 - 150кВ
• Стабильность напряжения: ± (5% +1) кВ
• Диапазон силы тока: 10-630 мА
• Стабильность силы тока: ± (5% +1.0) мА
• Диапазон экспозиции: 0,1 - 800 мАс
• Диапазон выдержки: 0,1 мс- 1000 мс (10 сек)
• Максимальный ток трубки: 150кВ
• Фокальное пятно: 0,6-1,2мм
• Теплоёмкость анода: 300кНU
• Угол анода: 12°

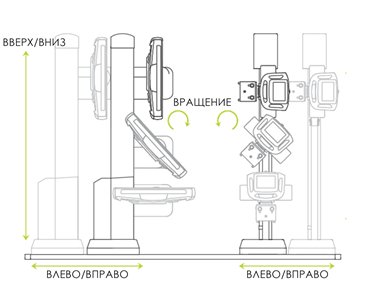

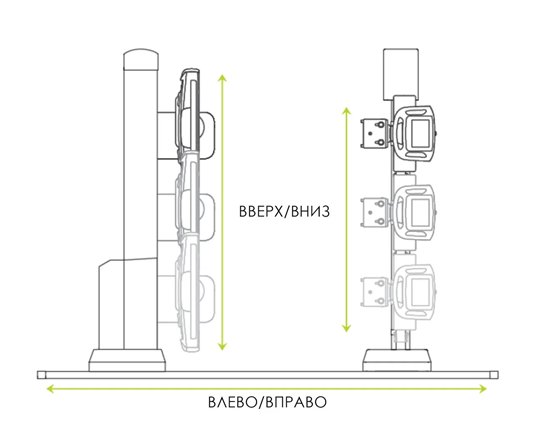

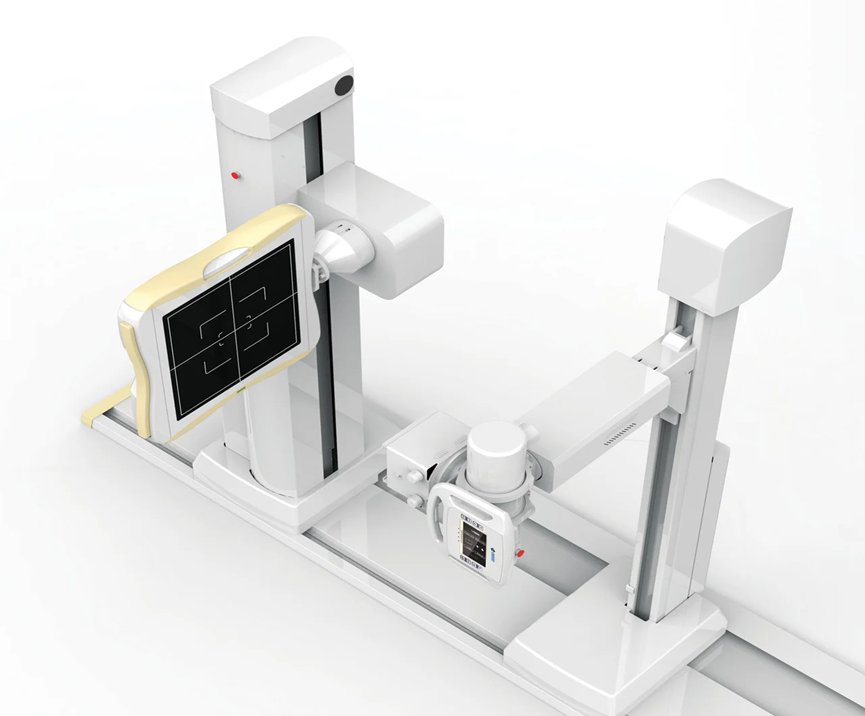

Компания «M4S CO.»  применила новаторскую компоновку основных узлов системы Galaxy, установив на одну рельсовую платформу две независимые колонны несущие детектор и трубку. Это позволяет получить больше проекций тела, чем любая другая система на базе дугового соединения трубки и детектора.

LCD дисплей управления

• Чувствительная панель
• Программирование параметров снимка
• Удобство и лёгкость в управлении передвижениями системы
• Визуальное руководство по позиционированию системы
• Автоматизирует изменение конфигурации системы

Особенности

• Не нуждается в установке потолочных перекрытий
• Автоматическая синхронизация
• Продуманная эргономика.

• Автоматическое позиционирование одним касанием пальца(от горизонтального до вертикального положения за несколько секунд)
• Возможно получение любых проекций тела человека.

Экран программного обеспечения

Особенности:

• Изображения высокого разрешения
• Совместимость с DICOM0
• Поддержка всех протоколов DICOM

• Высокое пространственное разрешение снимка
• Автоматическое усиление яркости
• Автоматическая экспонометрия

Постпроцессинг изображения на мониторе рабочего места врача рентгенолога

Комплектация поставки:

• Детектор FPD детектор
• Прицельное устройство рентген трубки
• Моторизованная рельсовая стойка для рентген трубы с кабельным рукавом, синхронизированная
• Моторизованная стойка для детектора с кабельным рукавом, синхронизированная
• Генератор высокочастотный /инверторный
• Рентген Трубка
• Коллиматор
• Кабель высокого напряжения пара
• Мобильный стол пациента
• Пульт управления
• Рельсовая платформа
• Обучение персонала с прибором на рабочем месте
• Компьютерная рабочая станция в комплектации.
