GALAXY 50 P Система цифровой радиографии

Система цифровой радиографии GALAXY

Система цифровой рентгенографии "Galaxy" на базе новейшего рентгеновского детектора. В системе реализованы последние инновационные технологии повышающие четкость изображения и поднимающие цифровую радиографию на новый уровень. Новый детектор обеспечивает отличное качество изображения, и позволяет снизить эффективную дозу, по сравнению с традиционной плёночной технологией.

"Galaxy" произвёл революцию в цифровой радиографии, благодаря устранению таких недостатков, как недостаточная контрастность объектов различной плотности на изображении, потеря четкости при снижении дозы и потеря разрешения из-за расфокусировки объективов, что раньше мешало цифровым система достойно конкурировать с пленочными.

Наличие в составе комплекса компьютеризированного рабочего места врача-рентгенолога с интегрированной рабочей станцией обработки и хранения рентгеновских снимков даёт возможность улучшать качество изображения, сохранять в удобных пользователю форматах и пересылать изображения коллегам.

Особенности детекторов рентгеновского излучения на полупроводниках (TFT)

Основным требованием к современным рентгенографическим системам является высокое качество изображения, сочетающееся с низкой лучевой нагрузкой. Динамический плоский цифровой детектор системы Galaxy, в котором реализована технология прямого преобразования рентгеновского излучения, имеет выдающиеся характеристики качества цифрового рентгеновского изображения, включающие высокую чувствительность и непревзойденное пространственное разрешение.Детектор использует плоскую матрицу из полупроводников в основе цифрового детектора, участвующую в получении изображения и программное обеспечение для постпроцессинга полученных данных, с целью получения высококачественных цифровых снимков практически мгновенно.

Практические аспекты использования преимуществ сверхвысокого разрешения детекторана полупроводниках.

Пиксель, имеющий размер всего 143 микрон, а также технология прямого преобразования рентгеновского излучения, обеспечивают визуализацию тончайших деталей структуры тканей с недостижимой прежде четкостью.

Снижение лучевой нагрузки

Высокая чувствительность матрицы детектора является ключевым фактором, обеспечивающим минимизацию лучевой нагрузки. Технология высокочастотной инвертации напряжения позволяет получить ровное и стабильное напряжение на аноде с высокими характеристиками КПД, что позволяет снизить длительность и интенсивность экспозиции.

А. Преимущества

• Большая диафрагма
• Широкая область сканирования

• Высококачественные цифровые изображения

• Низкая степень искривления между объектом и его цифровой картинкой
• Высокая четкость изображения
• Высокий динамический диапазон сканирования
• Использует программное обеспечение ИАП (Идентификатор адаптивной плотности)

Б. Геометрические характеристики изображения

·       Размер изображения:  430мм х 439мм

·       Разрешение: 3008 х 3072, 9 Мегапикселей

·       Изменяющийся шаг пикселя для отображения прозрачности структур объекта

·       Питч пикселя до 143 µm

• Высокая скорость получения снимка

·       Сниженная интенсивности излучения для получения контрастного изображения

Параметры силового блока и излучателя

·      Диапазон напряжения: 40 - 150кВ

·      Стабильность напряжения: ± (5% +1) кВ

·      Диапазон силы тока: 10-630 мА

·      Стабильность силы тока: ± (5% +1.0) мА

·      Диапазон экспозиции: 0,1 - 800 мАс

·      Диапазон выдержки: 0,1 мс- 1000 мс (10 сек)

·      Максимальный ток трубки: 150кВ

·      Фокальное пятно: 0,6-1,2мм

·      Теплоёмкость анода: 300кНU

·      Угол анода: 12°

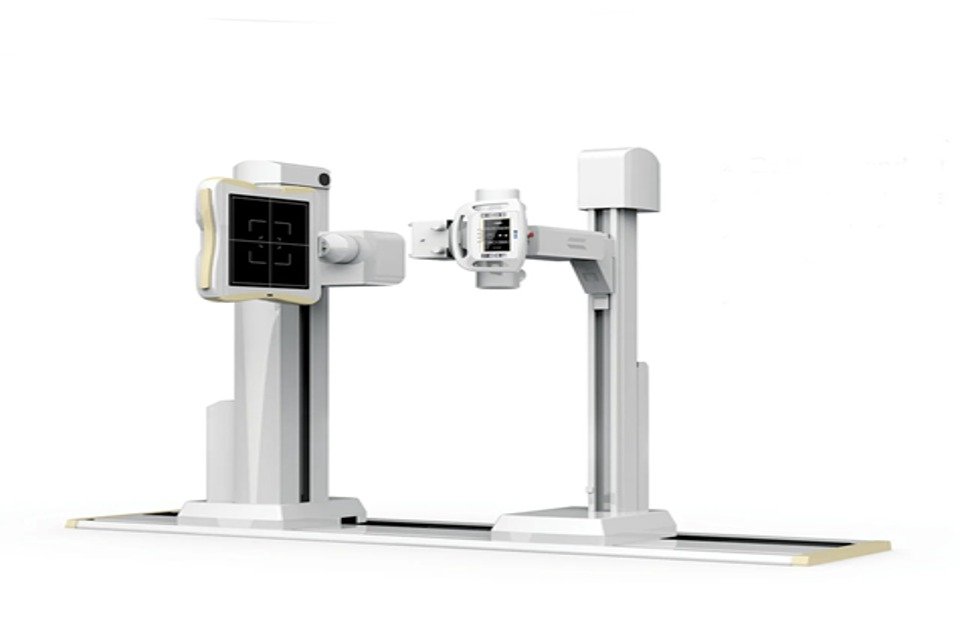

Компания Medien применила новаторскую компоновку основных узлов системы Galaxy, установив на одну рельсовую платформу две независимые колонны несущие детектор и трубку. Это позволяет получить больше проекций тела, чем любая другая система на базе дугового соединения трубки и детектора.

LCD дисплей управления

• Чувствительная панель
• Программирование параметров снимка
• Удобство и лёгкость в управлении передвижениями системы
• Визуальное руководство по позиционированию системы
• Автоматизирует изменение конфигурации системы

Особенности

·       Не нуждается в установке потолочных перекрытий

·       Автоматическая синхронизация

·       Продуманная эргономика.

• Автоматическое позиционирование одним касанием пальца(от горизонтального до вертикального положения за несколько секунд)
• Возможно получение любых проекций тела человека.

Экран программного обеспечения

Особенности:

·       Изображения высокого разрешения

·       Совместимость с DICOM 3.0

·       Поддержка всех протоколов DICOM

• Высокое пространственное разрешение снимка
• Автоматическое усиление яркости
• Автоматическая экспонометрия
• Постпроцессинг изображения на мониторе рабочего места врача рентгенолога
