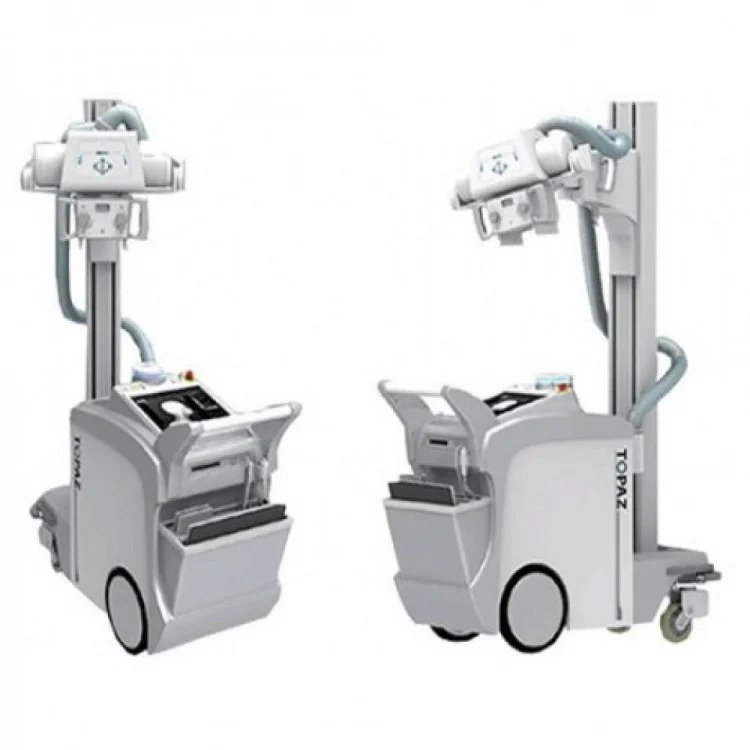

Мобильный палатный рентгеновский комплекс TOPAZ 32D

Мобильная рентгеновская система — это система, обеспечивающая современное качество изображения, удобный пользовательский интерфейс, простоту использования и надежность, а также высокое качество рентгенографических изображений при уменьшенных дозах.

Мобильное рентгеновское оборудование можно перемещать бесшумно и плавно с помощью механизма привода с двигателем.

Основная часть рентгеновского источника включает высококачественную разборную трубку, рентгеновский коллиматор и высокочастотный рентгеновский аппарат с отличной производительностью, сроком службы и операционной стабильностью.

Прямая рентгенография с помощью плоскопанельного детектора улучшает ваш рабочий процесс, повышает скорость и комфорт исследования, и эффективность. Цифровой плоскопанельный детектор с CsI-экраном обеспечивает превосходное пространственное разрешение, MTF, DQE и стабильность на основе малого шага пикселей.

1.   СТАНДАРТ

- Высокочастотный рентгеновский аппарат

- Механический привод двигателя (макс. скорость 5 км/ч)

- Рентгеновская трубка

- Высоковольтные кабели и статорный кабель

- Плоскопанельный детектор

- Светодиодная лампа Коллиматора с 30-секундным таймером

- Превосходное качество изображения благодаря оптимизированной цифровой обработке изображений

- Рабочая станция /17-дюймовый сенсорный экран высокого разрешения

- Программируемый пользователем APR (Автоматическая программируемая радиография)

- Ручной переключатель экспозиции

- Подключение к беспроводной локальной сети LAN, запись данных на CD/DVD, USB-интерфейс

2.    ОПЦИЯ (Оплачивается отдельно)

- DAP-метр (произведение дозы на площадь)

- Пульт дистанционного управления (для лампы коллиматора, процедуры экспозиции)

- Съемная решетка высокого разрешения и держатель

- Опции коллиматора (дополнительные заслонки вблизи порта, ручные вращающиеся фильтры)

- Считыватель штрих-кодов, термографический принтер

1 Включение/выключение лампы коллиматора

2 Консоль сенсорного экрана

3 Рукоятка управления

4 Аварийный выключатель

5 Пусковой включатель

6 Индикатор экспозиции / индикатор мобильного аппарата

7 Системный индикатор

8 Индикатор зарядки / аккумулятора

9 AP (точка доступа)

10 Бампер

11 Пульт дистанционного управления

12 Кнопка перемещения дюймового шага

13 Кнопка блокировки всех замков

14 Коллиматор

15 Рентгеновская трубка

16 Системный индикатор

17 Углы наклона оси трубки

18 DVD-плеер

19 USB-порт

20 LAN-порт

21 Разъем переключателя рентгеновского излучения

 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Программное обеспечение системы TOPAZ предлагает следующие пользовательские интерфейсы на основе операционной системы Windows, которые предназначены для организации эффективного рабочего процесса в условиях больниц с большим количеством пациентов

ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ ОБРАБОТКИ ИЗОБРАЖЕНИЙ

 ГЛАВНЫЙ ГРАФИЧЕСКИЙ ИНТЕРФЕЙС GUI

Программное обеспечение обработки изображений системы TOPAZ предлагает единый пользовательский интерфейс для работы с Главным меню и строкой состояния, расположенным в верхней части экрана.

Текущее изображение отображается в центре экрана, а эскизы других изображений обследования - в правой части экрана.

 ВХОД В СИСТЕМУ (LOGIN)

Когда выбрано поле редактирования Экранная клавиатура может быть использована для ввода информации. После ввода данных обязательно нажмите клавишу Enter

■ Рабочий список

Меню Рабочих списков предлагает регистрацию пациентов на сервере рабочих списков.

■ Список обследований

Меню регистрации предлагает регистрацию пациента, меню управления и подменю.

■ Процедура

Меню процедуры предлагает условия экспозиции, меню управления оборудованием и подменю. Также предлагается интерфейсная процедура позиционирования системы TOPAZ, интерфейс GXR рентгеновского аппарата и т.д.
